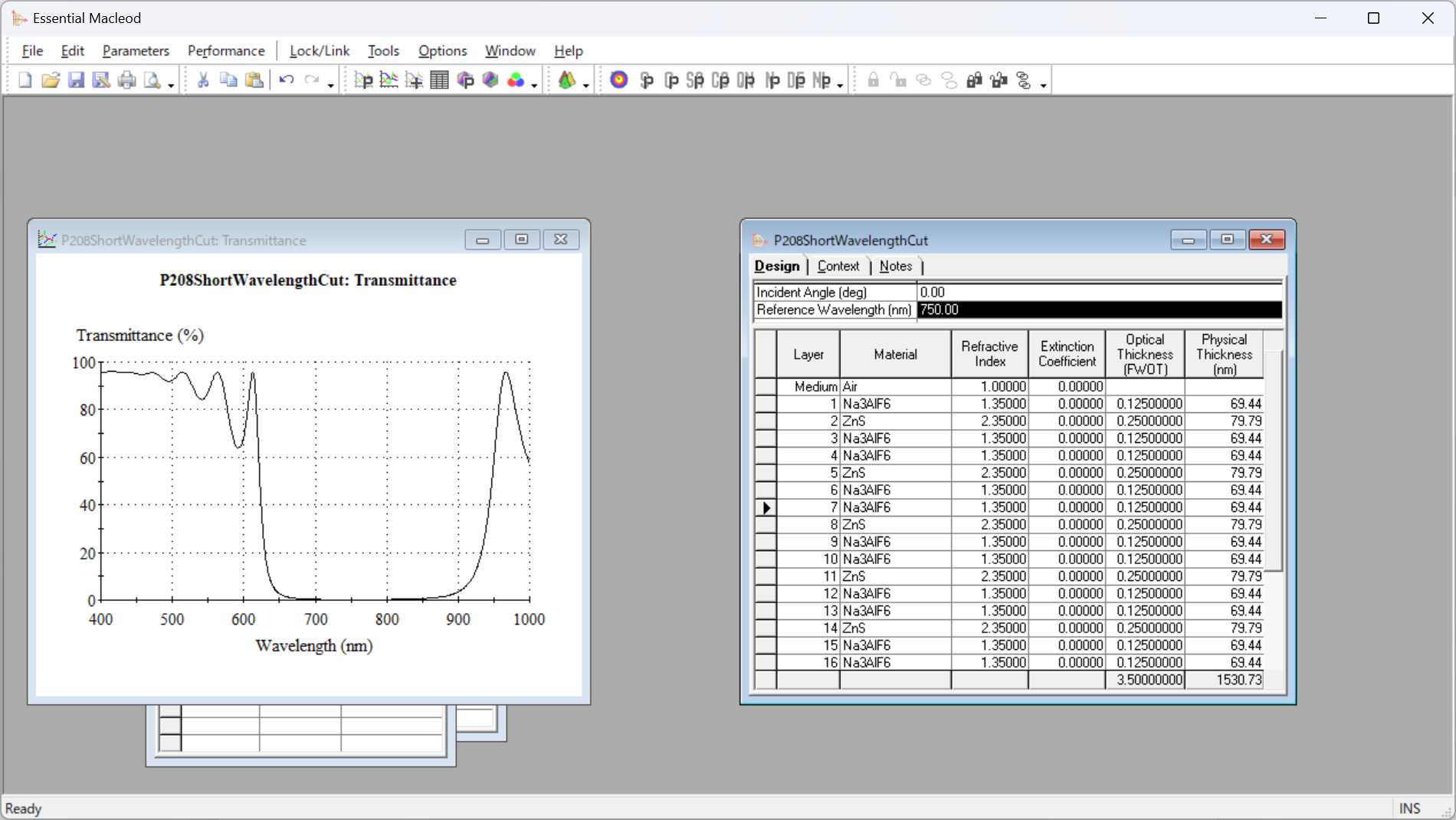

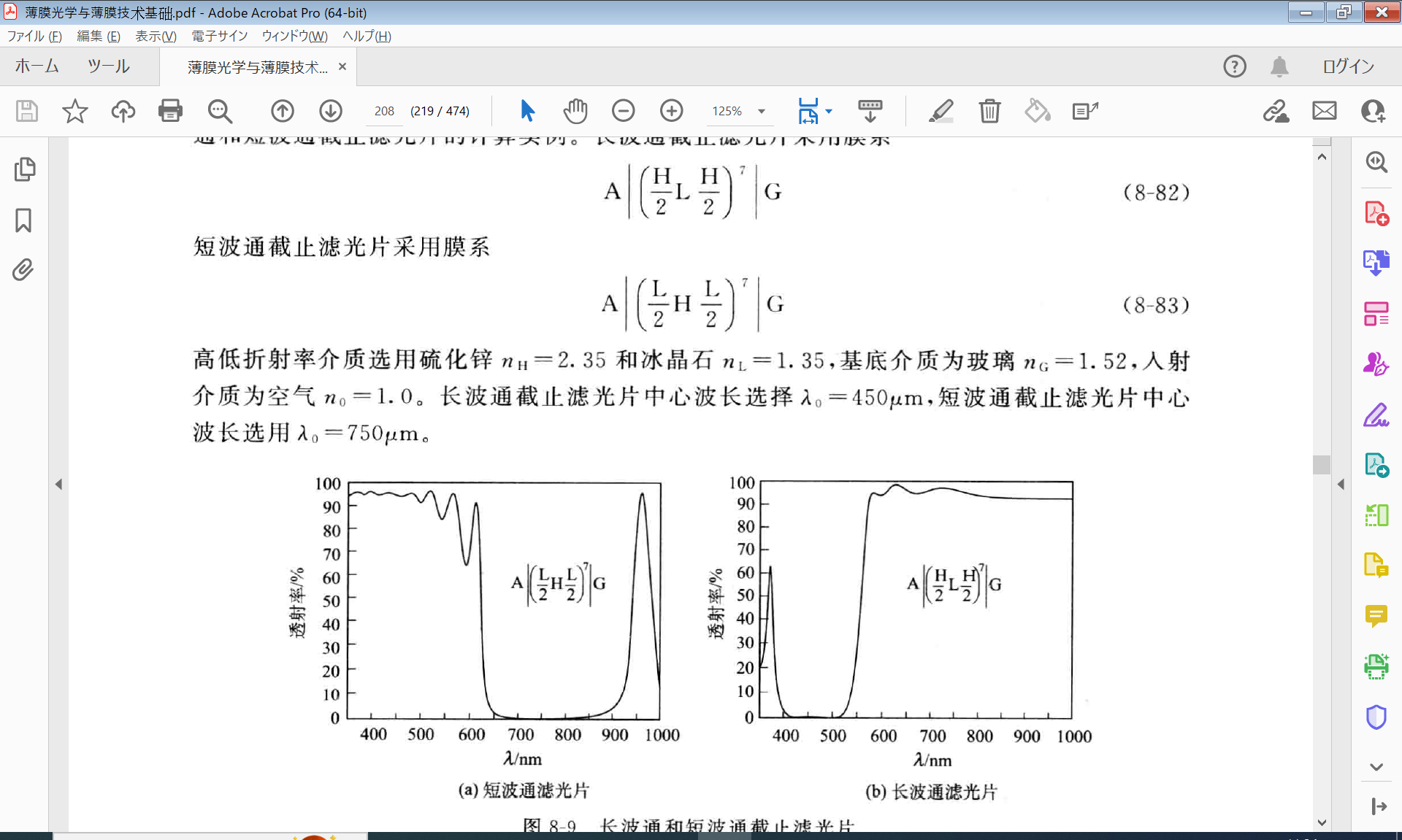

1. 短波通過フィルター薄膜構成:
A|{L \over 2}H{L \over 2}|^7G
{L \over 2}:Lについて光路差{１ \over 8} 波長 {H}:Hについて光路差{１ \over 4} 波長
A: Air(index =1)
L: Low-refraction-index-material(Na3AlF6:index =1.35)
H: High-refraction-index-material(ZnS:index =2.35)
G: substrate(Glass:index =1.52)
2. 長波通過フィルター薄膜構成:
A|{H \over 2}L{H \over 2}|^7G
{H \over 2}:Hについて光路差{１ \over 8} 波長 {L}:Lについて光路差{１ \over 4} 波長
A: Air(index =1)
L: Low-refraction-index-material(Na3AlF6:index =1.35)
H: High-refraction-index-material(ZnS:index =2.35)
G: substrate(Glass:index =1.52)

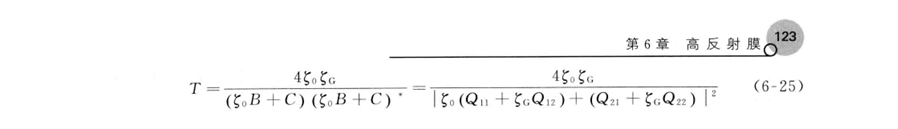

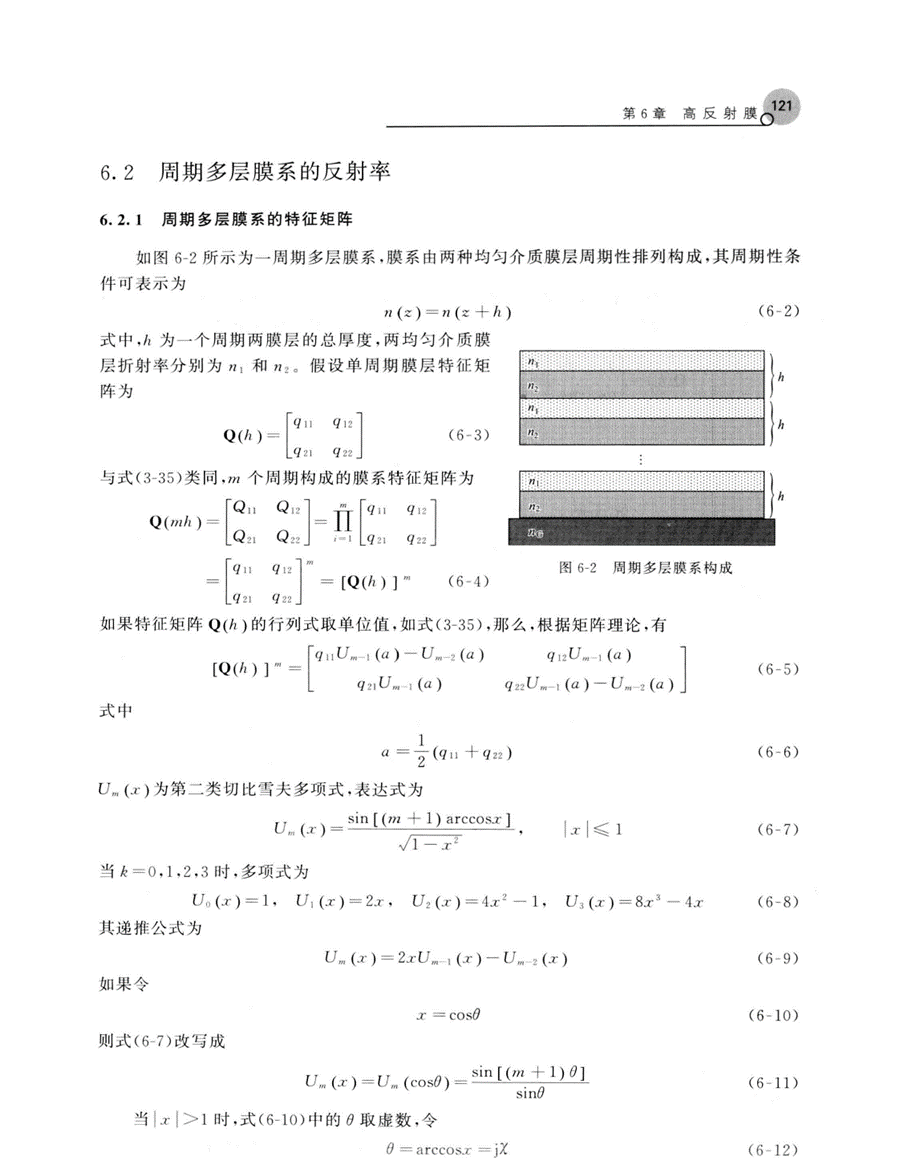

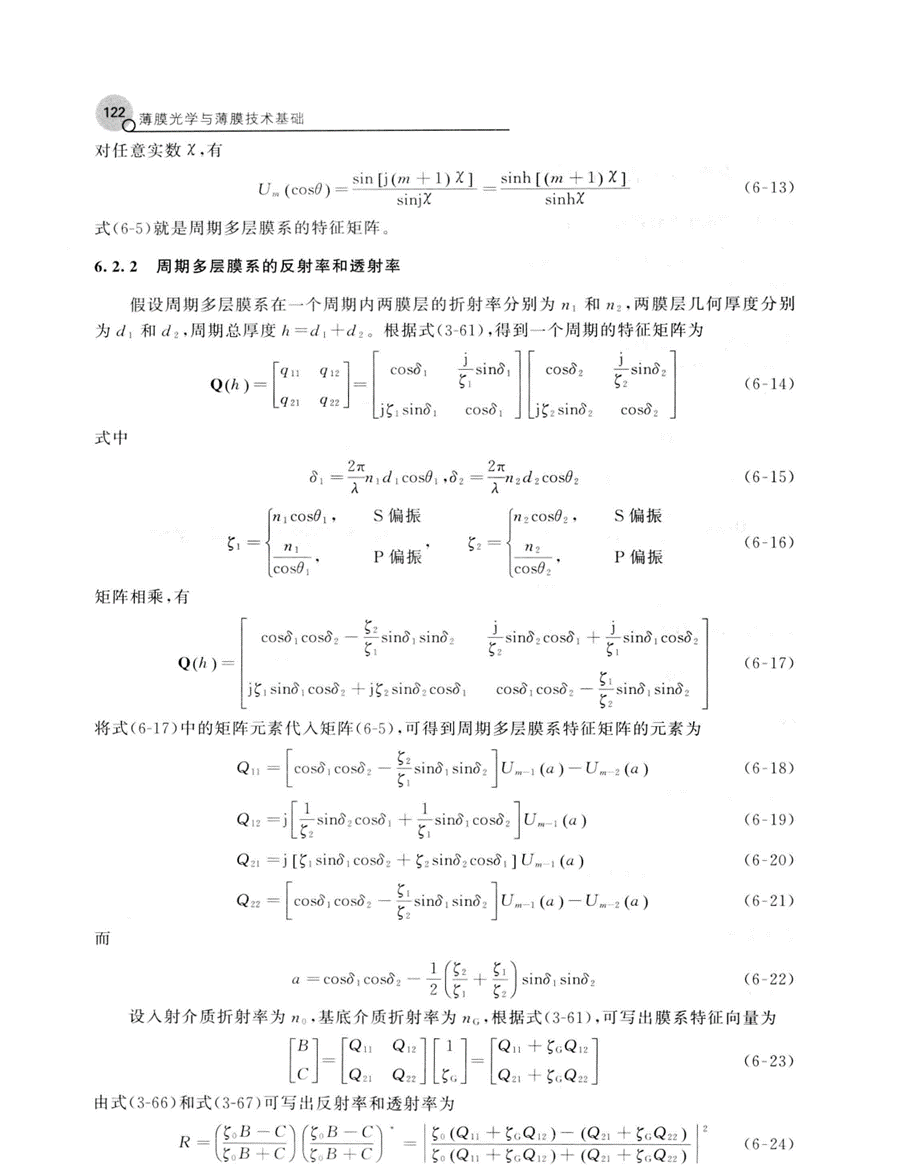

以上はシミュレーションです。理論計算:
